Introduction : Pourquoi le rendement d'une turbine à gaz est-il crucial ?
Dans le monde de la production d'énergie et de l'industrie, la turbine à gaz est un équipement incontournable. Que ce soit pour produire de l'électricité dans une centrale, propulser un avion ou entraîner un compresseur sur un site pétrolier, son efficacité énergétique est un enjeu majeur. Le rendement d'une turbine à gaz détermine non seulement la quantité d'énergie produite à partir d'un combustible donné, mais aussi les coûts d'exploitation et l'impact environnemental. Dans cet article, nous allons explorer en profondeur les chiffres clés du rendement des turbines à gaz, les facteurs qui l'influencent, et comment l'optimiser pour des performances maximales.

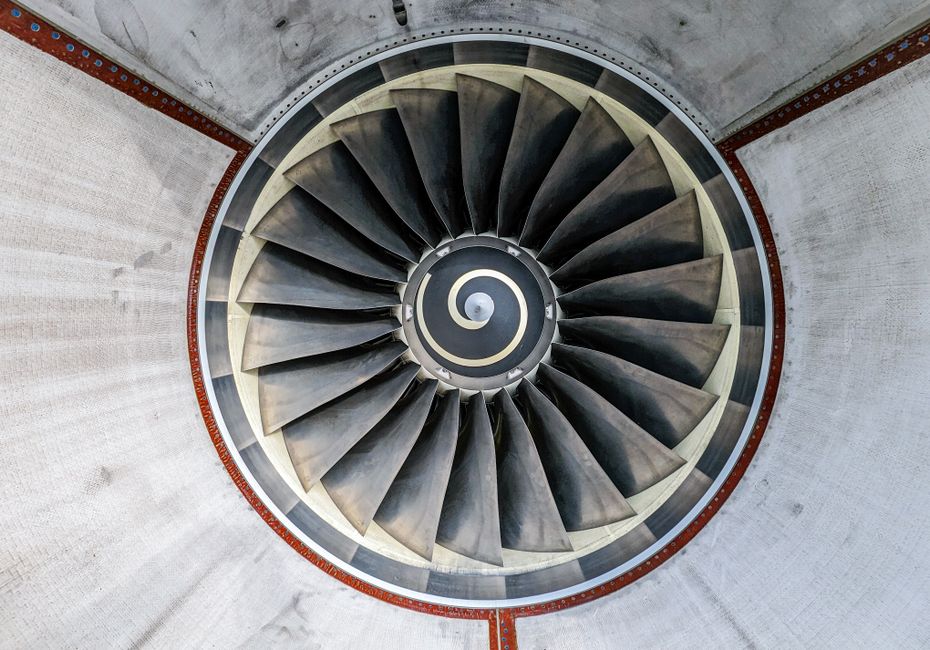

Comprendre le rendement d'une turbine à gaz
Le rendement d'une turbine à gaz est le rapport entre l'énergie mécanique utile produite par la turbine et l'énergie chimique contenue dans le combustible consommé. Il s'exprime en pourcentage. Plus le rendement est élevé, plus la turbine convertit efficacement le combustible en travail mécanique, réduisant ainsi la consommation de carburant et les émissions de CO2.
Il existe deux types de rendements principaux :
- Rendement thermique : il mesure la conversion de l'énergie du combustible en énergie mécanique sur l'arbre de la turbine. C'est le rendement le plus couramment cité.
- Rendement électrique : il inclut les pertes du générateur et des auxiliaires, et correspond à l'énergie électrique nette produite divisée par l'énergie du combustible.
Chiffres clés du rendement des turbines à gaz modernes
Les turbines à gaz ont considérablement évolué au fil des décennies. Les modèles actuels atteignent des rendements impressionnants grâce aux progrès des matériaux, de l'aérodynamique et des systèmes de contrôle.
Rendements typiques selon les applications
| Application | Rendement thermique typique | Exemples de turbines |
|---|---|---|
| Production d'électricité en cycle simple | 35% - 40% | GE 7F, Siemens SGT-800 |
| Production d'électricité en cycle combiné (avec turbine à vapeur) | 60% - 64% | GE 9HA, Siemens SGT5-8000H |
| Propulsion aéronautique | 25% - 35% (selon les conditions de vol) | CFM56, Rolls-Royce Trent |
| Compression de gaz (pipelines) | 30% - 38% | Solar Titan, Rolls-Royce RB211 |
Les turbines à gaz les plus avancées en cycle combiné dépassent désormais les 64% de rendement électrique (sur PCI, pouvoir calorifique inférieur), un record historique. Par exemple, la turbine GE 9HA.02 atteint un rendement de 64% en cycle combiné, tandis que Siemens revendique 63,7% pour sa SGT5-8000H.
Facteurs influençant le rendement d'une turbine à gaz
Plusieurs paramètres techniques et environnementaux affectent le rendement d'une turbine à gaz. Les comprendre est essentiel pour optimiser les performances.
1. Température d'entrée de turbine (TIT)
La température des gaz en entrée de turbine est le facteur le plus déterminant. Plus elle est élevée, plus le rendement thermodynamique est bon. Les turbines modernes fonctionnent à des températures supérieures à 1500°C, grâce à des systèmes de refroidissement avancés et des matériaux céramiques. Chaque augmentation de 100°C peut accroître le rendement de 2 à 3 points.
2. Taux de compression
Le compresseur augmente la pression de l'air avant la combustion. Un taux de compression plus élevé améliore le rendement, mais nécessite plus d'énergie pour comprimer l'air. Les turbines actuelles ont des taux de compression de 20:1 à 40:1.
3. Conditions ambiantes
La température et la pression de l'air d'admission influencent la densité de l'air et donc la masse d'air admise. Par temps chaud, l'air est moins dense, ce qui réduit le débit massique et le rendement. Une augmentation de 10°C de la température ambiante peut réduire le rendement de 1 à 2%.
4. Charge de fonctionnement
Les turbines à gaz ont un rendement optimal à pleine charge. À charge partielle, le rendement diminue considérablement. Par exemple, à 50% de charge, le rendement peut chuter de 5 à 10 points par rapport à la pleine charge.
5. Type de combustible
Le pouvoir calorifique du combustible influence le rendement. Le gaz naturel, avec un PCI d'environ 50 MJ/kg, est le plus couramment utilisé. D'autres combustibles comme le biogaz ou le gaz de synthèse ont des PCI plus faibles, ce qui peut réduire le rendement.
Comment améliorer le rendement d'une turbine à gaz ?
Pour maximiser le rendement, plusieurs stratégies peuvent être mises en œuvre, que ce soit à la conception ou en exploitation.
1. Optimisation du cycle combiné
Dans une centrale à cycle combiné, les gaz d'échappement de la turbine à gaz sont utilisés pour produire de la vapeur qui alimente une turbine à vapeur. Cela permet de récupérer la chaleur perdue et d'augmenter le rendement global de 10 à 20 points. L'intégration d'un cycle combiné est la méthode la plus efficace pour améliorer le rendement global.
2. Utilisation de récupérateurs de chaleur
Dans certaines applications industrielles, des échangeurs de chaleur peuvent être installés pour préchauffer l'air de combustion ou produire de l'eau chaude, améliorant ainsi le rendement global de l'installation.
3. Maintenance régulière
Un compresseur encrassé ou des aubes usées peuvent réduire le rendement de 2 à 5%. Un programme de maintenance préventive, incluant le nettoyage des compresseurs et l'inspection des aubes, est essentiel pour maintenir des performances optimales.
4. Réglage de la combustion
Une combustion incomplète ou un excès d'air peuvent réduire le rendement. Des systèmes de contrôle avancés peuvent ajuster en temps réel le rapport air-carburant pour optimiser la combustion.
5. Amélioration des matériaux et du refroidissement
Les turbines modernes utilisent des superalliages et des revêtements céramiques pour résister à des températures plus élevées. Des systèmes de refroidissement internes par film d'air permettent de maintenir l'intégrité des aubes tout en augmentant la TIT.
Exemples concrets de rendements dans l'industrie
Pour illustrer les chiffres, examinons quelques cas réels.
Centrale à cycle combiné de Bouchain (France)
Cette centrale, mise en service par EDF en 2016, utilise une turbine GE 9HA. Elle détient le record mondial de rendement avec 62,22% en cycle combiné. Cela signifie que sur 100 unités d'énergie contenues dans le gaz naturel, 62,22 sont converties en électricité, contre environ 40% pour une centrale à cycle simple.
Turbine à gaz industrielle pour compression
Sur un site de compression de gaz naturel, une turbine Solar Titan 130 atteint un rendement d'environ 37% à pleine charge. En optimisant la maintenance et en utilisant un récupérateur de chaleur pour le préchauffage du gaz, le rendement global peut être porté à 45%.
Impact économique et environnemental du rendement
Un rendement plus élevé se traduit par une réduction de la consommation de carburant et des émissions de CO2. Par exemple, une centrale à cycle combiné de 600 MW avec un rendement de 60% consomme environ 30% de gaz naturel en moins qu'une centrale à cycle simple de même puissance avec un rendement de 40%. Cela représente des économies de millions d'euros par an et une réduction significative de l'empreinte carbone.
Conclusion
Le rendement d'une turbine à gaz est un indicateur clé de performance, influencé par de nombreux facteurs techniques et opérationnels. Les turbines modernes atteignent des chiffres impressionnants, notamment en cycle combiné, mais il existe toujours des marges d'amélioration. En comprenant les chiffres clés et en mettant en œuvre des stratégies d'optimisation, les exploitants peuvent améliorer leur rentabilité et contribuer à un avenir énergétique plus durable.
