Dimensions standard des racks d'empilage : guide complet

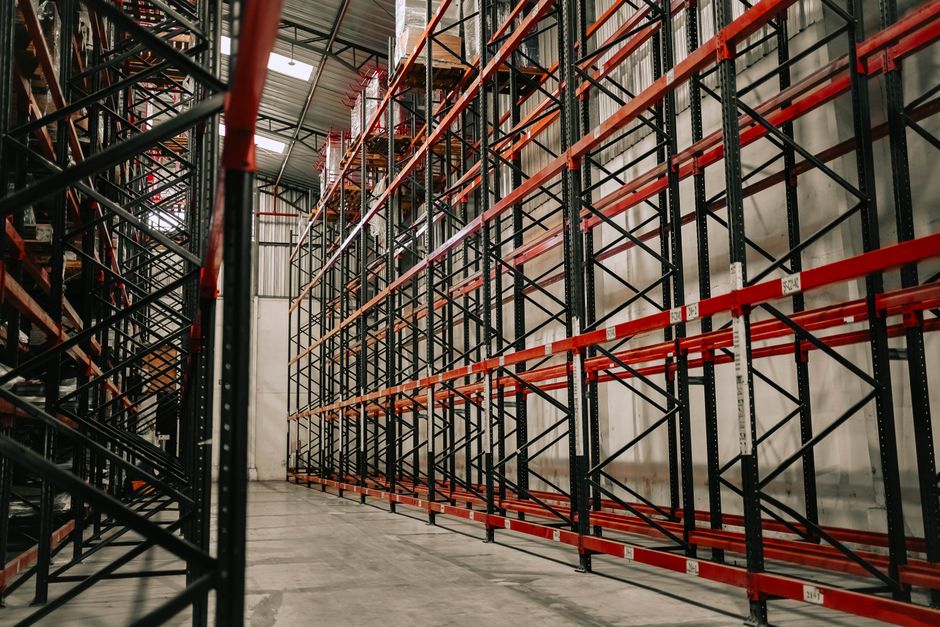

Introduction aux racks d'empilage

Les racks d'empilage, également connus sous le nom de palettiers ou racks à palettes, sont des structures métalliques conçues pour stocker des palettes ou des marchandises en hauteur. Ils sont essentiels dans les entrepôts, les usines et les centres de distribution pour optimiser l'espace vertical et améliorer l'efficacité opérationnelle. Choisir les bonnes dimensions est crucial pour garantir la sécurité, la compatibilité avec les équipements de manutention et la maximisation de la capacité de stockage.

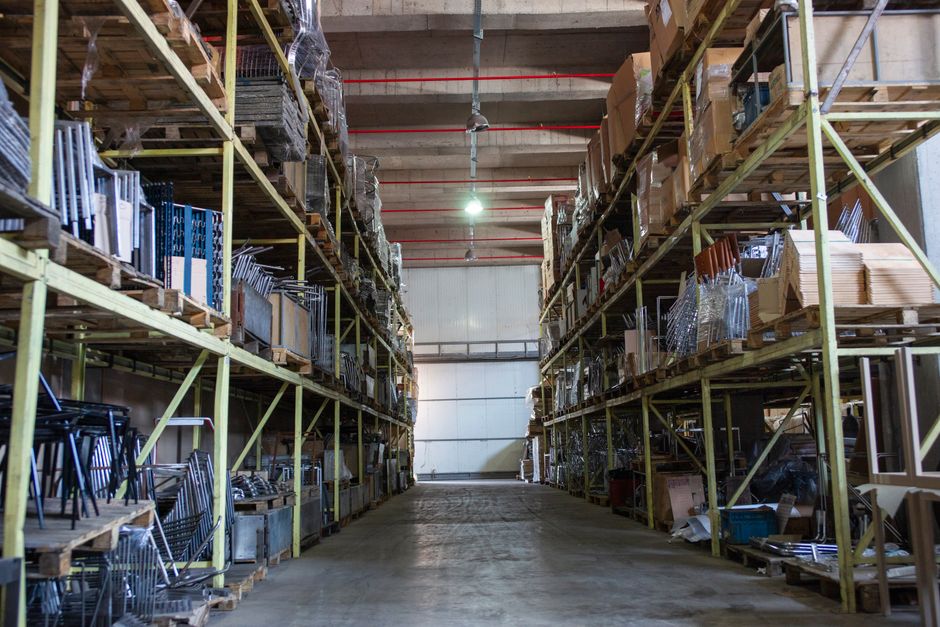

Pourquoi les dimensions standard sont importantes

Les dimensions standard des racks d'empilage ne sont pas arbitraires ; elles sont basées sur des normes industrielles et des pratiques courantes. Elles permettent une interopérabilité entre les différents fabricants, facilitent le remplacement et l'extension des systèmes, et assurent une utilisation optimale de l'espace. De plus, respecter ces dimensions garantit que les racks sont conformes aux réglementations de sécurité en vigueur, réduisant ainsi les risques d'accidents et de dommages matériels.

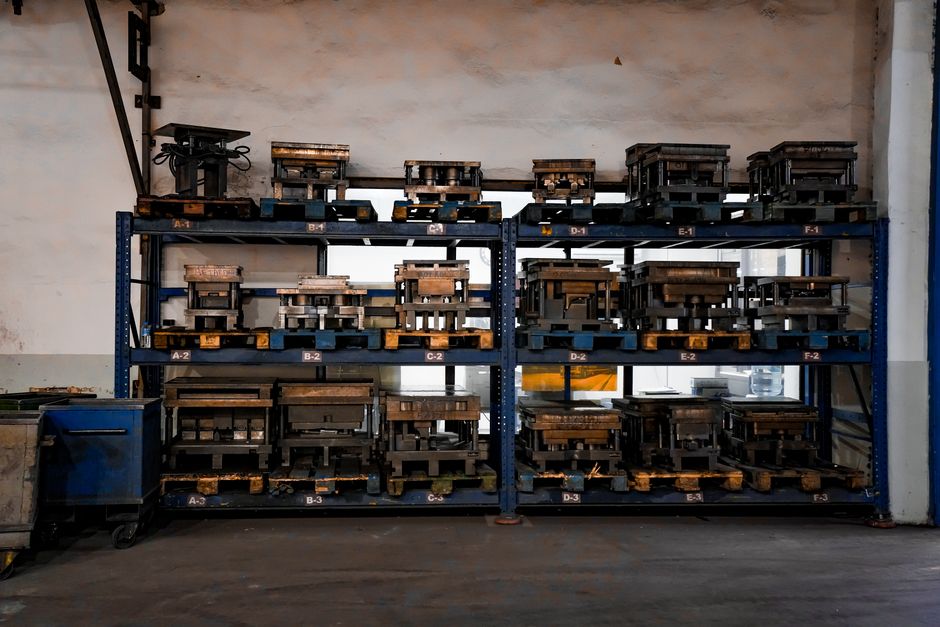

Dimensions de base d'un rack d'empilage

Un rack d'empilage typique se compose de montants verticaux, de lisses horizontales (ou longerons) et de supports de palettes. Les dimensions clés sont la hauteur, la largeur et la profondeur. Voici les dimensions standard couramment utilisées :

Hauteur standard

La hauteur des racks varie généralement de 2 mètres à 12 mètres, mais les plus courantes dans les entrepôts standards sont de 3 à 6 mètres. La hauteur est déterminée par la hauteur sous plafond de l'entrepôt et par la capacité des équipements de manutention (chariots élévateurs) à atteindre les niveaux supérieurs. Les racks peuvent être divisés en plusieurs niveaux, chaque niveau ayant une hauteur libre ajustable.

Largeur standard

La largeur d'un rack correspond à la distance entre les montants verticaux sur la face avant. Les largeurs standard varient de 0,9 mètre à 1,5 mètre, avec des incréments de 100 mm. La largeur est choisie en fonction de la taille des palettes à stocker. Par exemple, pour une palette européenne (800 x 1200 mm), une largeur de 1,1 mètre est souvent utilisée pour permettre un espace de manœuvre suffisant.

Profondeur standard

La profondeur est la dimension horizontale de l'avant vers l'arrière. Elle est généralement de 1,1 mètre pour les palettes standard, mais peut varier de 0,8 à 1,5 mètre selon le type de palette et la configuration de stockage (simple ou double profondeur).

Tableau des dimensions standard des racks d'empilage

Type de rack	Hauteur (m)	Largeur (m)	Profondeur (m)
Rack léger	2 - 3	0,9 - 1,2	0,8 - 1,0
Rack moyen	3 - 5	1,0 - 1,3	1,0 - 1,2
Rack lourd	5 - 8	1,2 - 1,5	1,1 - 1,5
Rack à accumulation	3 - 6	1,0 - 1,2	1,1 - 1,3

Facteurs influençant le choix des dimensions

Plusieurs facteurs doivent être pris en compte lors de la sélection des dimensions d'un rack d'empilage :

• Type de palette : Les dimensions des palettes (par exemple, Europe, Amérique, ou personnalisées) déterminent la largeur et la profondeur nécessaires.
• Hauteur sous plafond : Elle limite la hauteur maximale des racks.
• Équipements de manutention : La portée et la hauteur de levage des chariots élévateurs influencent la hauteur des niveaux.
• Poids des charges : Les racks doivent être dimensionnés pour supporter le poids total des marchandises.
• Espace au sol : La largeur des allées entre les racks dépend de la taille des chariots et des manœuvres nécessaires.

Normes et réglementations

En Europe, les racks d'empilage doivent être conformes à la norme EN 15512 (systèmes de stockage statiques en acier) et EN 15620 (tolérances, déformations et jeux). Ces normes définissent les exigences de sécurité, de dimensionnement et de performance. Il est essentiel de choisir des racks fabriqués selon ces normes et de suivre les recommandations des fabricants pour l'installation et l'utilisation.

Conseils pratiques pour choisir les bonnes dimensions

Voici quelques conseils pour vous aider à sélectionner les dimensions adéquates pour vos racks d'empilage :

• Mesurez vos palettes : Prenez en compte les dimensions exactes de vos palettes, y compris les débords éventuels.
• Prévoyez des marges de sécurité : Laissez un espace d'au moins 75 mm de chaque côté de la palette pour faciliter le chargement et le déchargement.
• Considérez l'évolution future : Choisissez des racks avec des hauteurs réglables pour vous adapter à différents produits.
• Consultez un professionnel : Un expert en rayonnage peut vous aider à dimensionner correctement votre installation.

Avantages des racks aux dimensions standard

Opter pour des dimensions standard présente plusieurs avantages :

• Coût réduit : Les racks standard sont produits en masse, donc moins chers que les sur-mesure.
• Disponibilité : Ils sont généralement en stock chez les fournisseurs, ce qui réduit les délais de livraison.
• Compatibilité : Ils s'intègrent facilement avec d'autres équipements de stockage.
• Revente facilitée : En cas de déménagement ou de changement, il est plus facile de revendre des racks standard.

Erreurs courantes à éviter

Évitez ces erreurs fréquentes lors du choix des dimensions de vos racks :

• Ignorer la capacité de charge : Ne pas surcharger les racks au-delà de leur capacité nominale.
• Négliger l'espace de manœuvre : Des allées trop étroites peuvent entraîner des collisions et des dommages.
• Ne pas tenir compte du type de marchandise : Certains produits nécessitent des racks spécifiques (par exemple, pour des charges longues ou lourdes).

Conclusion

Les dimensions standard des racks d'empilage sont conçues pour offrir une solution fiable, économique et sécurisée pour le stockage en hauteur. En comprenant les bases des dimensions, en tenant compte des normes et en suivant les conseils pratiques, vous pouvez optimiser votre espace de stockage et améliorer la productivité de votre entrepôt. N'oubliez pas de toujours consulter des experts pour des installations complexes.
