Instrumentación para Plantas Químicas: Guía Completa
Guía completa sobre instrumentación para plantas químicas: variables, selección, control, calibración y tendencias. Mejore su eficiencia y seguridad.
Introducción a la Instrumentación en Plantas Químicas
La instrumentación es el corazón de cualquier planta química moderna. Sin ella, los procesos serían incontrolables, inseguros e ineficientes. En este artículo, exploraremos en profundidad los fundamentos de la instrumentación para plantas químicas, desde los conceptos básicos hasta las tecnologías más avanzadas, ofreciendo consejos prácticos para su implementación y mantenimiento.
La instrumentación comprende todos los dispositivos y sistemas utilizados para medir, controlar y monitorear las variables de proceso, como temperatura, presión, flujo, nivel y composición química. Su correcta selección y calibración son cruciales para garantizar la calidad del producto, la seguridad del personal y la optimización de recursos.
Variables de Proceso y sus Medidores
En una planta química, las variables más comunes son: temperatura, presión, flujo, nivel y análisis químico. Cada una requiere instrumentos específicos con principios de funcionamiento particulares.
Temperatura
Los medidores de temperatura más utilizados son los termopares, RTDs (detectores de temperatura por resistencia) y termistores. Los termopares son versátiles y de amplio rango, mientras que los RTDs ofrecen mayor precisión y estabilidad. Para aplicaciones de alta temperatura, se emplean pirómetros ópticos o de radiación.
Presión

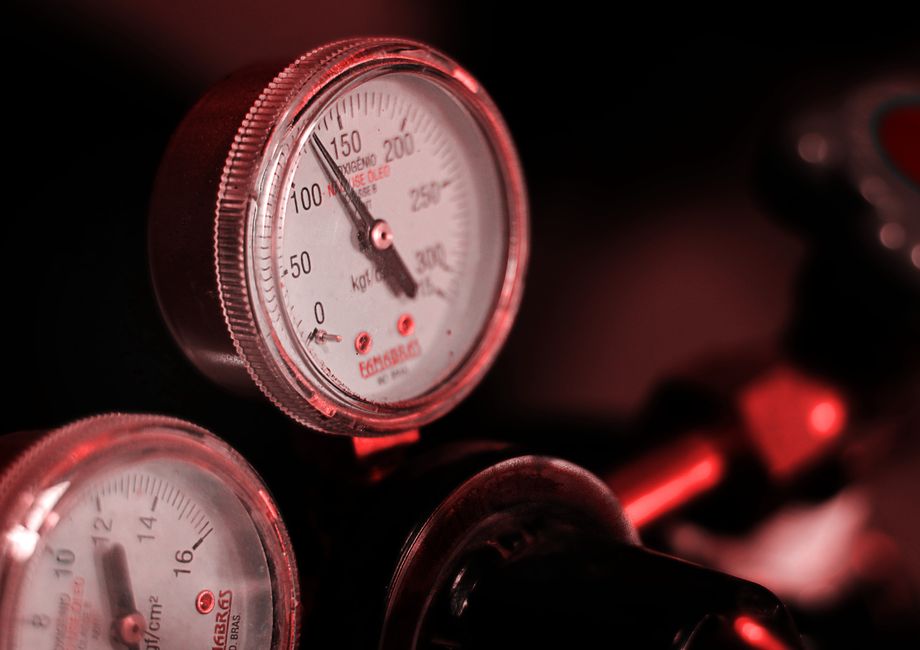

La presión se mide con manómetros, transmisores de presión y sensores piezorresistivos. Los transmisores con salida de 4-20 mA son estándar en la industria, permitiendo la integración con sistemas de control. Para presiones extremas, se utilizan medidores de diafragma o de fuelle.
Flujo
Existen múltiples tecnologías para medir flujo: placas de orificio, tubos Venturi, medidores electromagnéticos, ultrasónicos, de turbina y másicos (Coriolis). La elección depende de la naturaleza del fluido, el rango de flujo y la precisión requerida. Los medidores másicos son ideales para líquidos viscosos o con partículas.
Nivel
Los medidores de nivel pueden ser de contacto (flotadores, sensores de presión hidrostática) o sin contacto (radar, ultrasonidos). En tanques con agitación o espuma, se recomiendan radares de onda guiada. Para sólidos, se usan medidores de nivel capacitivos o de plomada.
Análisis Químico
Los analizadores en línea miden pH, conductividad, oxígeno disuelto, y composición mediante cromatografía o espectroscopía. Estos equipos son esenciales para controlar reacciones y asegurar la calidad del producto final.
Selección de Instrumentos: Factores Clave
Seleccionar el instrumento adecuado es más que escoger el primero que aparece en el catálogo. Deben considerarse varios factores:
- Condiciones de proceso: rango de operación, presión, temperatura, y propiedades del fluido (corrosividad, viscosidad, densidad).
- Precisión y repetibilidad: requerimientos de tolerancia del proceso.
- Compatibilidad con el fluido: materiales de construcción resistentes a la corrosión y a la abrasión.
- Condiciones ambientales: temperatura ambiente, humedad, vibraciones, áreas clasificadas (ATEX).
- Mantenimiento y calibración: facilidad de acceso, frecuencia de recalibración y disponibilidad de repuestos.
- Costo total: incluyendo instalación, puesta en marcha y mantenimiento a largo plazo.
Una herramienta útil es la hoja de especificaciones (data sheet), que documenta todos los requisitos y ayuda a comparar opciones.
Arquitecturas de Control: DCS vs PLC vs SCADA
La instrumentación se integra en sistemas de control que pueden ser centralizados o distribuidos. Los tres principales son:
| Sistema | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| PLC (Controlador Lógico Programable) | Control discreto y secuencial, robusto y rápido. | Flexible, económico para aplicaciones pequeñas, fácil de programar. | Limitado para procesos continuos complejos. |
| DCS (Sistema de Control Distribuido) | Control de procesos continuos con múltiples lazos y alta integración. | Escalable, redundancia, gestión de alarmas avanzada, integración con historizadores. | Costo más elevado, requiere especialistas. |
| SCADA (Supervisión, Control y Adquisición de Datos) | Supervisión remota y adquisición de datos, no control crítico. | Ideal para monitoreo a distancia, interfaz amigable, bajo costo. | No apto para control en tiempo real crítico. |
En plantas químicas modernas, es común combinar PLCs para la lógica de seguridad y DCS para el control de proceso, con SCADA para la supervisión a nivel de planta.
Comunicaciones Industriales: Protocolos y Redes
La comunicación entre instrumentos y sistemas de control es esencial. Los protocolos más utilizados son:
- HART: protocolo híbrido que superpone señal digital a la señal analógica 4-20 mA. Permite configuración y diagnóstico.
- Foundation Fieldbus: comunicación digital bidireccional, permite control distribuido y mayor información.
- Profibus PA: diseñado para instrumentación de proceso, con alimentación a través del bus.
- Modbus: protocolo simple y ampliamente soportado, adecuado para integrar equipos de diferentes fabricantes.
- EtherNet/IP y PROFINET: basados en Ethernet, ofrecen alta velocidad y integración con IT.
La elección del protocolo depende de la infraestructura existente, la velocidad requerida y la compatibilidad con los equipos. Es fundamental diseñar una red redundante para evitar fallos de comunicación.
Calibración y Mantenimiento: Buenas Prácticas
Un instrumento mal calibrado puede provocar errores de medición y, en consecuencia, pérdidas económicas o accidentes. Por ello, es vital establecer un programa de calibración periódica basado en la criticidad y el historial del equipo.
Pasos para una calibración efectiva
- Definir un patrón de referencia trazable a estándares nacionales o internacionales.
- Realizar la calibración en condiciones ambientales controladas.
- Registrar los resultados y comparar con las especificaciones del fabricante.
- Ajustar si es necesario y documentar el cambio.
- Etiquetar el instrumento con la fecha de calibración y la próxima fecha.
Además, el mantenimiento preventivo incluye inspección visual, limpieza, verificación de conexiones y reemplazo de componentes desgastados. El mantenimiento predictivo, mediante análisis de tendencias y diagnóstico remoto, puede anticipar fallos y reducir paradas no planificadas.
Seguridad Funcional: Normas y SIL
En plantas químicas, la seguridad es primordial. La norma IEC 61511 define los requisitos para los sistemas instrumentados de seguridad (SIS). Estos sistemas están diseñados para llevar la planta a un estado seguro en caso de condiciones peligrosas.
El nivel de integridad de seguridad (SIL) se determina mediante un análisis de riesgos. Los niveles van de SIL 1 (bajo) a SIL 4 (alto). Los instrumentos utilizados en SIS deben tener una confiabilidad probada y cumplir con los requisitos de redundancia y diagnóstico.
Es esencial realizar un ciclo de vida de seguridad que incluya análisis de riesgo, diseño, verificación, operación y mantenimiento. La documentación exhaustiva es obligatoria.
Tendencias Futuras: Industria 4.0 y Digitalización
La instrumentación está evolucionando hacia la digitalización y la inteligencia artificial. Los instrumentos inteligentes con comunicación inalámbrica (WirelessHART) facilitan la instalación en áreas remotas. Los gemelos digitales permiten simular y optimizar procesos en tiempo real. El mantenimiento predictivo basado en machine learning analiza datos de vibración, temperatura y rendimiento para predecir fallos.
La integración de la instrumentación con sistemas de gestión de información (MES) y ERP optimiza la producción y la trazabilidad. La ciberseguridad se vuelve crítica, por lo que se deben implementar firewalls y segmentación de redes.
Adoptar estas tecnologías no solo mejora la eficiencia, sino que también aumenta la competitividad y la sostenibilidad de la planta.
Consejos Prácticos para la Implementación
- Realizar un estudio de viabilidad y un análisis de riesgos antes de seleccionar instrumentos.
- Involucrar a los operadores y al personal de mantenimiento en la elección, ya que serán los usuarios finales.
- Prever repuestos críticos y mantener un inventario mínimo.
- Capacitar al personal en el uso y mantenimiento de los nuevos equipos.
- Documentar todos los procedimientos y configuraciones.
- Utilizar herramientas de gestión de activos para llevar un registro de cada instrumento.
Conclusión
La instrumentación en plantas químicas es un campo amplio y dinámico que requiere un enfoque integral. Desde la selección adecuada de medidores hasta la implementación de sistemas de control y seguridad, cada decisión impacta en la operación y la rentabilidad. Mantenerse al día con las tendencias tecnológicas y adoptar buenas prácticas de mantenimiento asegura operaciones seguras y eficientes.
