ガス調節器のダイヤフラム交換方法と劣化サイン | 安全な交換手順

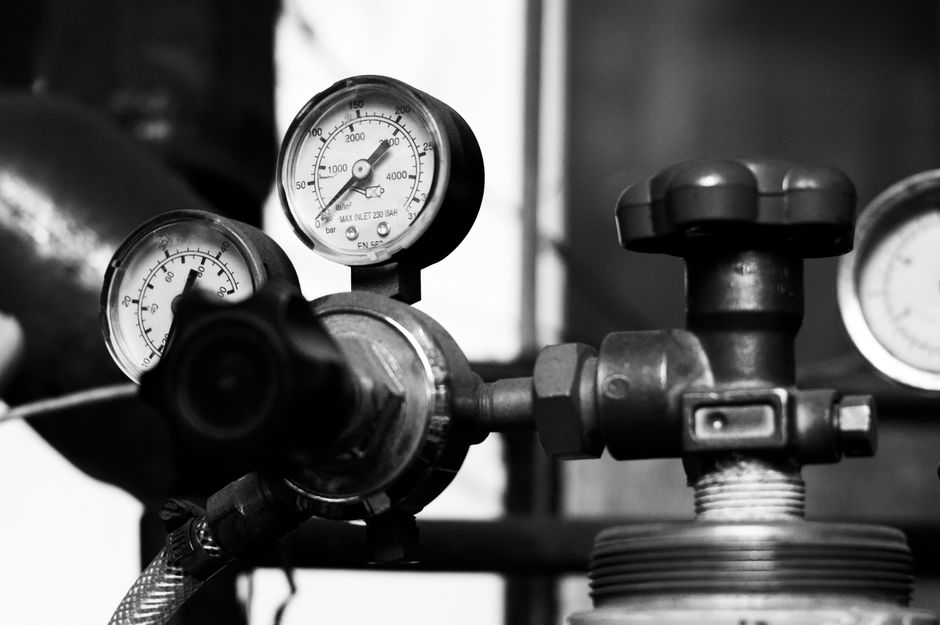

ガス調節器のダイヤフラムとは？その役割と重要性

ガス調節器は、ガスボンベやガス配管から供給される高圧ガスを、機器が使用する適切な圧力に減圧するための重要な装置です。その内部には「ダイヤフラム」と呼ばれる薄い膜状の部品が組み込まれており、このダイヤフラムが圧力調整の要となっています。

ダイヤフラムは、ガスの圧力変化を感知して変形し、バルブの開閉を制御することで、出口側の圧力を一定に保つ役割を担っています。例えば、ガスコンロや給湯器、業務用厨房機器など、多くのガス機器に使用されています。ダイヤフラムが正常に機能することで、安全かつ効率的にガスを使用することができるのです。

ダイヤフラムの劣化サイン：交換時期の見極め方

ダイヤフラムは消耗品であり、使用状況や環境によって劣化が進みます。以下のようなサインが見られたら、交換時期を検討する必要があります。

• ガス圧が不安定になる：出口圧力が変動し、機器の火力が一定しない。
• ガス漏れが発生する：ダイヤフラムに亀裂や穴が開くと、ガスが漏れる可能性があります。ガスの臭いがする場合は特に注意が必要です。
• 異音がする：調節器から「シュー」という音や「カチカチ」という音が聞こえる場合、ダイヤフラムの変形や劣化が考えられます。
• 経年劣化：一般的にダイヤフラムの寿命は5〜10年程度とされています。長年使用している場合は、劣化サインがなくても交換を検討しましょう。
• 外観の変色やひび割れ：ダイヤフラムを目視確認できる場合、変色やひび割れ、硬化などが見られることがあります。

これらのサインに気づいたら、早めに交換することが安全です。特にガス漏れの疑いがある場合は、すぐに使用を中止し、専門業者に連絡してください。

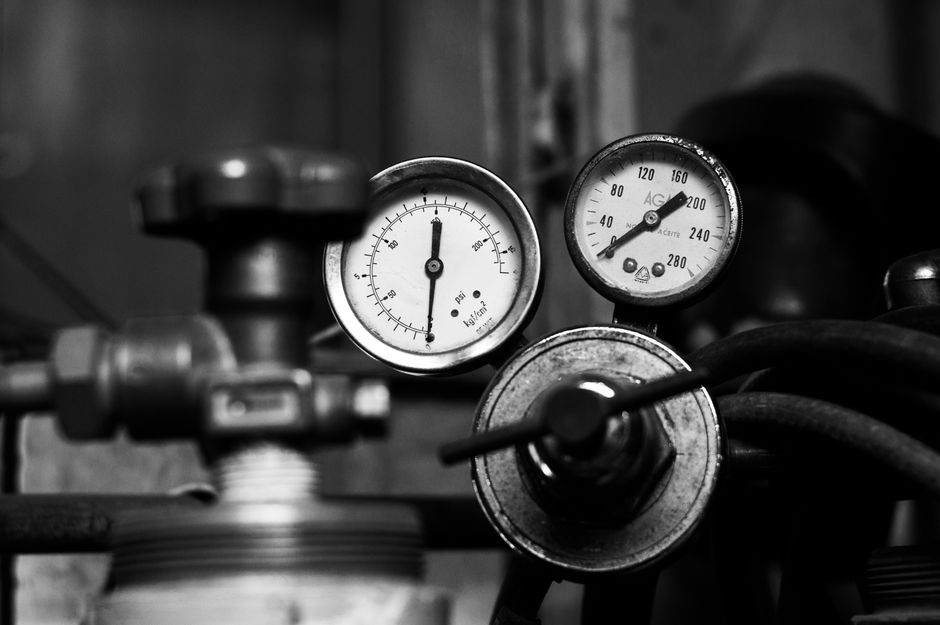

交換に必要な工具と部品を準備する

ダイヤフラム交換には、以下の工具と部品が必要です。

• 新しいダイヤフラム：調節器のメーカーと型番に合った純正部品を用意しましょう。互換品を使用する場合は、品質と適合性を確認してください。
• プラスドライバー：調節器のケースを開けるために使用します。
• モンキーレンチやスパナ：ナットやボルトを緩める際に使用します。
• シールテープ：ねじ部の気密性を確保するために使用します。
• 潤滑剤（シリコングリース）：ダイヤフラムの組み込み時に使用すると、組み立てがスムーズになり、シール性も向上します。
• 清掃用クロス：内部の汚れや異物を取り除くために使用します。

作業を始める前に、ガスボンベのバルブを閉め、配管から調節器を取り外しておきます。また、必ず換気の良い場所で作業を行い、火気には十分注意してください。

ガス調節器のダイヤフラム交換手順を詳しく解説

ステップ1：調節器を分解する

まず、調節器のケースを固定しているネジをプラスドライバーで外します。ネジの位置はメーカーによって異なりますが、通常はケースの側面や底面にあります。ネジを外したら、ケースを慎重に開きます。内部にはスプリングやバルブ部品がありますので、部品を紛失しないように注意してください。

ステップ2：ダイヤフラムを取り外す

ダイヤフラムは、通常、ケースの中央部分にあり、スプリングやプレートで押さえられています。まず、スプリングやプレートを外し、ダイヤフラムを取り出します。ダイヤフラムの向きや取り付け位置を覚えておくか、写真を撮っておくと組み立て時に役立ちます。

ステップ3：内部を清掃する

ダイヤフラムを取り外したら、内部のゴミや汚れを清掃用クロスで拭き取ります。特に、ダイヤフラムが接触していた部分やバルブシート周辺は、異物が残っているとシール不良の原因になります。清掃後は、内部が完全に乾燥していることを確認してください。

ステップ4：新しいダイヤフラムを取り付ける

新しいダイヤフラムを、取り外したときの向きに合わせてセットします。ダイヤフラムの周囲にシリコングリースを薄く塗布すると、シール性が向上し、組み立てやすくなります。次に、スプリングやプレートを元の位置に戻し、調節器のケースを閉じます。

ステップ5：ネジを締めて組み立てる

ケースを閉じたら、ネジを均等に締めます。ネジを締めすぎるとケースが割れる可能性があるため、適切なトルクで締めてください。最後に、ガスボンベのバルブを開けて、調節器にガスを通し、石鹸水などで接続部分のガス漏れがないか確認します。

ステップ6：圧力調整と動作確認

ガス漏れがないことを確認したら、調節器の出口圧力が適正かどうかを圧力計で確認します。必要に応じて、調整ネジで圧力を調整します。その後、実際にガス機器を使用して、正常に動作するかをテストします。

交換時の注意点と安全対策

ダイヤフラム交換は、ガスに関する作業であるため、以下の点に注意してください。

• 必ずガスを止めてから作業する：ガスボンベのバルブを完全に閉め、配管内のガスを抜いてから作業を行います。
• 火気を近づけない：作業中は、喫煙や火気の使用を避けます。ガス漏れが発生した場合に引火する危険があります。
• 純正部品を使用する：ダイヤフラムは、調節器のメーカーが指定する純正部品を使用することをおすすめします。互換品の場合、サイズや材質が異なり、正常に機能しない恐れがあります。
• 専門知識がない場合は業者に依頼する：ガス調節器の構造を理解していない場合や、作業に不安がある場合は、無理に自分で交換せず、ガス機器販売店や専門業者に依頼してください。
• 交換後は必ずガス漏れチェックを行う：石鹸水を接続部分に塗布し、泡が出ないことを確認します。ガス漏れ検知器を使用するのも有効です。

まとめ：ダイヤフラム交換で安全なガス使用を維持

ガス調節器のダイヤフラムは、ガス圧を安定させるために欠かせない部品です。劣化が進むと、ガス漏れや圧力異常などのトラブルを引き起こす可能性があります。定期的な点検と交換を行うことで、ガス機器を安全に使用し続けることができます。

今回ご紹介した交換手順を参考に、適切なタイミングでダイヤフラムを交換してください。もし交換作業に不安がある場合や、調節器自体に異常が見られる場合は、迷わず専門業者に相談しましょう。安全を最優先に、快適なガスライフを送ってください。
