ガス調節器の流量計算方法｜最適な容量の選び方

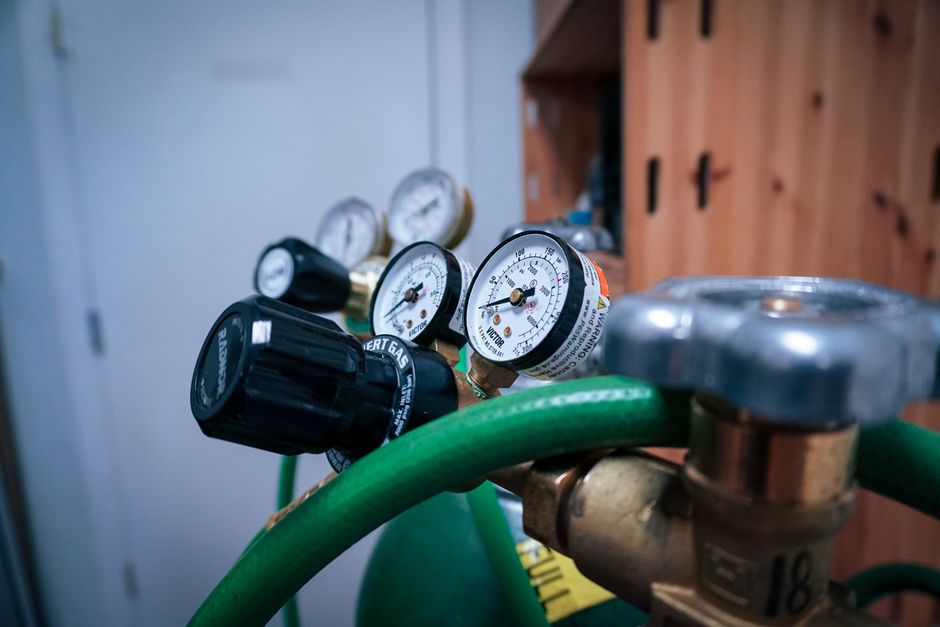

ガス調節器の流量計算の基本
ガス調節器（レギュレーター）は、高圧のガスを安定した低圧に調整する重要な機器です。適切な流量を確保するためには、正確な計算が不可欠です。流量計算を誤ると、ガス供給不足や過剰供給による事故につながる恐れがあります。まずは、流量計算に必要な基本用語を理解しましょう。
流量計算に必要な用語
- 一次圧力：調節器に入る前のガス圧力。通常、高圧です。
- 二次圧力：調節器が出す圧力。使用機器に合わせて設定します。
- 流量（Q）：単位時間あたりに流れるガス量。通常、L/min（リットル毎分）やm³/h（立方メートル毎時）で表します。
- Cv値：バルブの流量係数。調節器の容量を示す指標で、Cv値が大きいほど多くのガスを流せます。
流量計算の公式と具体例
ガス調節器の流量を計算する際、一般的に以下の簡易式が使われます。
Q = Cv × √(ΔP × P2) × 係数
ここで、ΔPは差圧（一次圧力と二次圧力の差）、P2は二次圧力です。ただし、ガスの種類や温度によって係数が変わります。実際の計算では、メーカーが提供する流量チャートや計算ツールを使用するのが確実です。
具体例：窒素ガスの流量計算
例えば、一次圧力が10 MPa、二次圧力を0.5 MPaに設定し、Cv値が0.3の調節器を使用する場合を考えます。差圧ΔP = 10 - 0.5 = 9.5 MPaですが、実際には一次圧力が十分高い場合、臨界流となり流量は一次圧力に比例します。窒素の場合、簡易計算ではQ = 0.3 × 10 × 60 = 180 L/min（概算）となります。ただし、正確な値はメーカーのデータシートを参照してください。

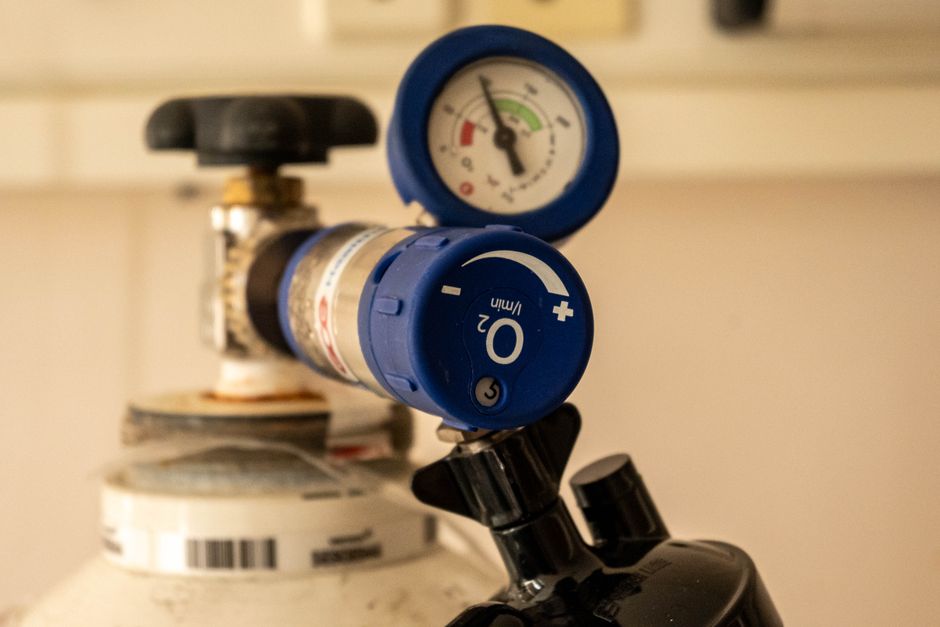

最適な容量の選び方
調節器の容量選定は、使用条件に合わせて以下のステップで行います。
ステップ1：必要流量を把握する
使用する機器やプロセスの最大消費流量をリストアップします。複数の機器を使用する場合は、合計流量を計算します。また、将来の拡張も考慮して余裕を持たせましょう。
ステップ2：使用圧力を決定する
各機器が必要とする二次圧力を確認します。機器の仕様書に記載されている推奨圧力を参考にします。
ステップ3：Cv値を計算する
必要流量と圧力条件から、必要なCv値を算出します。Cv値が大きすぎると過剰供給になり、小さすぎると流量不足になります。一般的に、最大必要流量の1.2～1.5倍の容量を持つ調節器を選ぶと安全です。
ステップ4：調節器の型式を選定する
Cv値が決まったら、メーカーのカタログから該当する調節器を選びます。材質、接続口サイズ、使用温度範囲なども確認します。
流量計算の注意点とよくある間違い
- 温度補正：ガスの流量は温度によって変化します。特に高圧ガスでは、実際の使用温度での補正が必要です。
- ガス種の違い：同じ圧力でも、ガス種によって密度が異なるため、流量が変わります。空気を基準とした流量表は、他のガスでは補正係数を掛けます。
- 配管圧力損失：調節器の下流の配管が長いと、圧力損失が発生し、実際の流量が低下します。配管径や長さを考慮しましょう。
- 誤ったCv値の使用：Cv値は液体用と気体用で定義が異なる場合があります。気体用の場合は、ガス比重や温度を考慮した計算式を使用してください。
流量計算の実践例：工場でのケーススタディ
ある工場で、溶接作業にアルゴンガスを使用しています。溶接機の最大消費流量は30 L/min、使用圧力は0.3 MPaです。配管は長さ10m、内径8mmのステンレス管です。この場合、調節器の容量を選定します。
まず、圧力損失を計算します。配管の圧力損失は、流量、配管径、長さによって変わります。簡易計算では、10mの配管で0.05 MPa程度の圧力損失を見込むと、調節器の二次圧力は0.35 MPaに設定する必要があります。次に、必要Cv値を計算します。アルゴンの比重は1.38（空気比）なので、空気換算流量は30 × √(1.38) ≈ 35 L/min（空気換算）。この流量を0.35 MPaで流すために必要なCv値は、メーカーの流量チャートから約0.1と求められます。安全率1.5を掛けて、Cv値0.15以上の調節器を選定します。
流量計算に役立つツールとリソース
手計算が面倒な場合は、以下のツールを活用しましょう。
- メーカーの流量計算ソフト：多くのガス機器メーカーが、無料の流量計算ツールを提供しています。
- オンライン計算機：検索すると、Cv値から流量を計算できるWebサイトがあります。
- 技術資料：JIS規格や高圧ガス保安協会の資料に、詳細な計算方法が掲載されています。
まとめ
ガス調節器の流量計算は、安全で効率的なガス供給に欠かせません。基本を理解し、正確な計算を行うことで、最適な容量の調節器を選定できます。流量計算に不安がある場合は、専門家やメーカーに相談することをお勧めします。適切な調節器を選ぶことで、トラブルを未然に防ぎ、コスト削減にもつながります。
