ガス調節器の圧力調整方法｜正しい手順と注意点

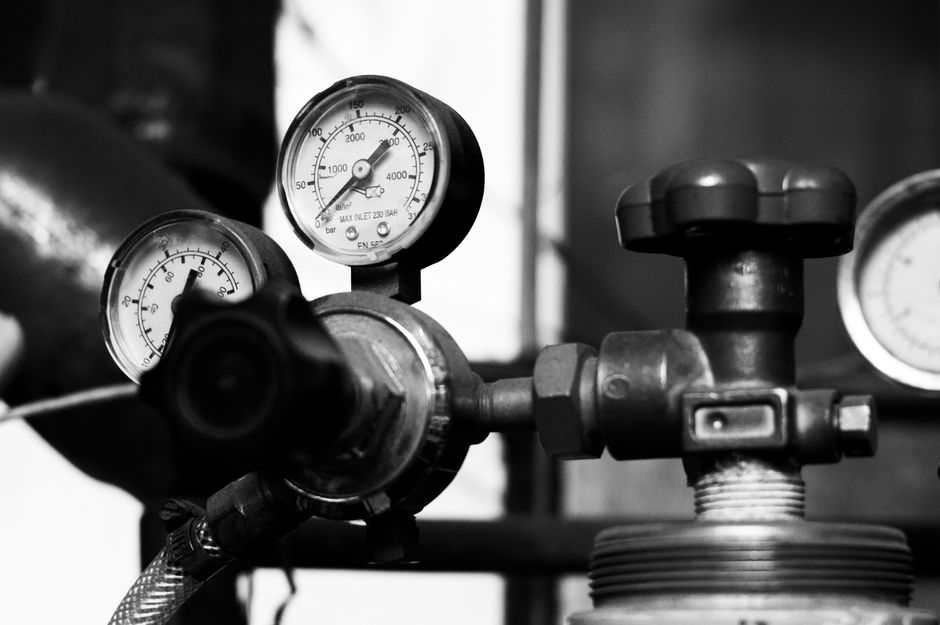

はじめに：ガス調節器の圧力調整の重要性

ガス調節器は、ガスボンベやガス配管から供給される高圧ガスを、機器が要求する適正な圧力に減圧・安定化させる重要な装置です。圧力調整が正しく行われていないと、機器の故障や事故につながる恐れがあります。本記事では、ガス調節器の圧力調整方法を、初心者にもわかりやすく解説します。正しい手順と注意点を守り、安全に作業を行いましょう。

ガス調節器の基本構造と種類

ガス調節器は、主に以下の部品で構成されています。

• 入口バルブ：ガスボンベからのガスを導入する部分
• ダイヤフラム：圧力を感知し、弁の開閉を制御する膜
調整ネジ：出口圧力を設定するためのネジ
• 出口バルブ：減圧されたガスを機器に供給する部分
• 圧力計：入口圧力と出口圧力を表示する計器

種類には、シングルステージ型とダブルステージ型があります。シングルステージは構造が簡単で安価ですが、入口圧力の変化に影響を受けやすいです。ダブルステージは二段階で減圧するため、出口圧力が安定しており、精密な圧力制御が必要な用途に適しています。

圧力調整に必要な工具と安全装備

圧力調整作業を始める前に、以下の工具と安全装備を準備しましょう。

• 適切なサイズのスパナまたはレンチ（調整ネジ用）
• 圧力計（調節器に内蔵されている場合が多い）
• 漏れ検知液（石鹸水など）
• 保護手袋
• 保護メガネ
• 換気の良い作業環境

また、使用するガスに適合した調節器であることを確認してください。ガスの種類によって接続部や圧力範囲が異なります。

圧力調整の正しい手順

以下に、一般的なガス調節器の圧力調整手順を説明します。必ずメーカーの取扱説明書を確認し、それに従ってください。

ステップ1：安全確認

作業場所の換気を確認し、周囲に引火源がないことを確認します。また、ガスボンベのバルブが閉じていることを確認してください。

ステップ2：調節器の取り付け

調節器の入口をガスボンベのバルブに接続します。接続部は確実に締め付け、ガス漏れがないようにします。スパナを使って適切なトルクで締め付けますが、過度に締めすぎないように注意してください。

ステップ3：出口バルブを閉じる

調節器の出口バルブ（二次側バルブ）が閉じていることを確認します。出口バルブが開いたまま圧力を調整すると、危険です。

ステップ4：調整ネジを緩める

調整ネジを反時計回りに回して、完全に緩めます。これにより、出口圧力が最低の状態になります。

ステップ5：ボンベのバルブをゆっくり開く

ガスボンベのバルブをゆっくりと開きます。このとき、入口圧力計が上昇することを確認します。急に開くと、調節器に衝撃が加わり破損する恐れがあります。

ステップ6：出口圧力を設定する

調整ネジを時計回りに回して、出口圧力を目的の値に設定します。圧力計を見ながら、ゆっくりと調整してください。設定圧力は、使用する機器の仕様に合わせて決定します。

ステップ7：漏れチェック

調整後、すべての接続部に漏れ検知液を塗布し、気泡が発生しないか確認します。漏れがある場合は、接続を締め直すか、部品を交換してください。

ステップ8：使用開始

漏れがないことを確認したら、出口バルブを開いて機器にガスを供給します。機器の動作を確認し、必要に応じて微調整します。

圧力調整時の注意点とよくある失敗

圧力調整には、以下の注意点があります。

• 過大な圧力を設定しない：機器の許容圧力を超えると、破損や事故につながります。
• 調整ネジを回しすぎない：限界以上に回すと、内部部品が破損することがあります。
• 出口バルブを開けたまま調整しない：調整中は必ず閉じておきます。
• ガス漏れに注意：ガス特有の臭いを感じたら、すぐにバルブを閉じ、換気を行います。
• 定期的な点検：調節器は消耗品です。定期的に点検し、異常があれば交換しましょう。

よくある失敗として、調整ネジを締めすぎて出口圧力が設定値以上になるケースや、漏れチェックを怠ってガス漏れを見逃すケースがあります。

圧力調整のコツとトラブルシューティング

圧力調整をスムーズに行うためのコツを紹介します。

• 圧力計の目盛りを正確に読む：目線を圧力計の正面に合わせ、正確な値を読み取ります。
• 微調整を繰り返す：一度で正確に設定しようとせず、少しずつ調整します。
• 温度変化に注意：ガスの温度が変化すると圧力も変動します。使用環境に応じて調整してください。

トラブルシューティングの例：

症状	原因	対処法
出口圧力が上がらない	調整ネジが緩んでいる、ボンベのバルブが開いていない	調整ネジを締める、バルブを開く
出口圧力が安定しない	ダイヤフラムの劣化、入口圧力の変動	調節器を交換する、ダブルステージ型を使用する
ガス漏れが発生	接続部の緩み、シール不良	接続を締め直す、シールを交換する

まとめ：安全第一で圧力調整を行いましょう

ガス調節器の圧力調整は、正しい手順と注意点を守ることで安全に行えます。本記事で紹介した手順を参考に、作業前に必ず安全確認を行い、必要な工具や装備を準備してください。また、不明な点がある場合は、専門家やメーカーに相談することをおすすめします。安全で正確な圧力調整を実施し、機器の性能を最大限に発揮させましょう。
