ガス調節器の1次圧・2次圧とは？基礎知識を解説

ガス調節器とは？その役割と重要性

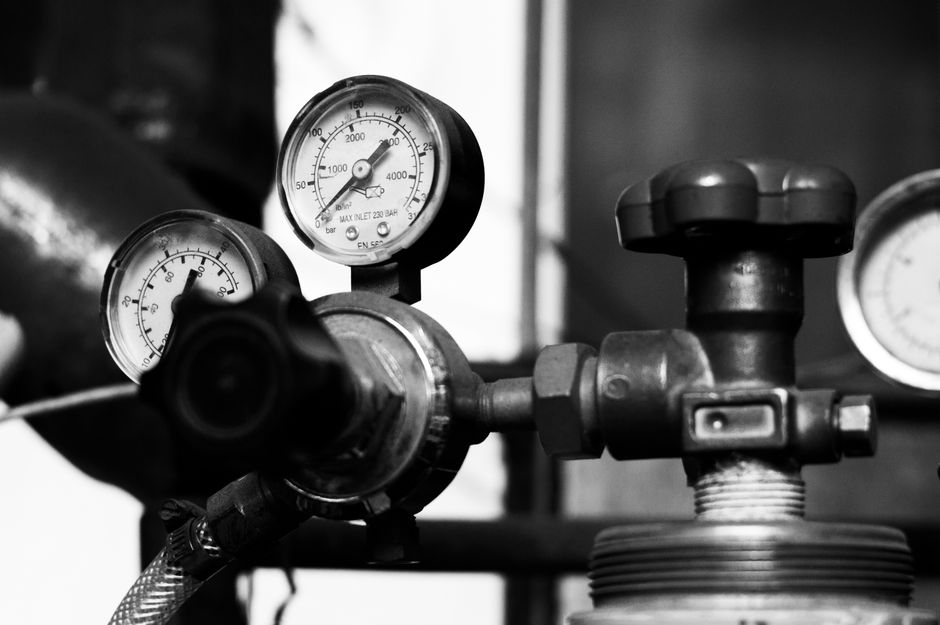

ガス調節器は、高圧のガスを安全で使用しやすい圧力に調整するための重要な装置です。私たちの生活や産業のさまざまな場面で、ガスは欠かせないエネルギー源となっています。しかし、ガスはそのままの高圧状態では危険であり、また機器によって必要な圧力が異なります。ここで活躍するのがガス調節器です。ガス調節器は、ガスボンベやガス配管からの高圧ガスを、適切な圧力に減圧し、安定した流量で供給する役割を担っています。これにより、安全かつ効率的にガスを利用することが可能になります。

ガス調節器は、溶接、切断、実験、調理、医療、燃料電池など、多岐にわたる分野で使用されています。ガス調節器の性能が悪いと、ガス漏れや機器の故障、さらには事故につながる可能性があります。そのため、ガス調節器の正しい理解と適切な選定は非常に重要です。

ガス調節器の基本構造と動作原理

ガス調節器は、主に「ダイヤフラム」「バルブ」「スプリング」などの部品で構成されています。その動作原理は、以下のとおりです。

1. 高圧のガスが入口から流入します。
2. ダイヤフラムがガス圧力を受け、スプリングの力と釣り合う位置でバルブの開度を調整します。
3. これにより、出口側の圧力（2次圧）を一定に保ちます。
4. ガスの使用量が変化しても、ダイヤフラムとスプリングの作用で圧力が一定に保たれます。

ガス調節器には、1段式と2段式があります。1段式は単一の調節機構で圧力を下げますが、入口圧力の影響を受けやすいという特徴があります。一方、2段式は2つの調節機構を直列に配置し、入口圧力の変動による影響を抑え、より安定した圧力を供給できます。

1次圧と2次圧の定義と違い

ガス調節器を理解する上で欠かせないのが「1次圧」と「2次圧」の概念です。

1次圧（一次圧）

1次圧とは、ガス調節器の入口側の圧力、つまりガスボンベやガス配管から供給される高圧ガスの圧力を指します。ボンベの場合、充填時の圧力は非常に高く、例えば窒素ガスボンベでは14.7MPa（約150kgf/cm²）にも達します。この高圧のガスをそのまま使用することは危険です。1次圧は、ボンベの残量や温度によって変化します。

2次圧（二次圧）

2次圧とは、ガス調節器の出口側の圧力、つまり調節器によって減圧された後のガス圧力を指します。この圧力は、使用する機器や用途に応じて適切な値に設定されます。例えば、溶接用ガスでは0.2～0.3MPa程度、実験用ガスでは0.1MPa程度が一般的です。2次圧は、調節器のハンドルを回すことで調整でき、設定した圧力が安定して維持されることが重要です。

1次圧と2次圧の関係

1次圧と2次圧は、調節器の性能や状態によって関係が異なります。理想的な調節器は、1次圧が変動しても2次圧を一定に保ちます。しかし、1段式調節器では、1次圧が低下すると2次圧が上昇する傾向があります。これは「ドループ」と呼ばれる現象です。一方、2段式調節器では、このドループが少なく、より安定した圧力供給が可能です。

1次圧・2次圧の適切な設定方法

ガス調節器を使用する際には、1次圧と2次圧を適切に設定することが重要です。以下に、基本的な設定手順を示します。

1. 使用前に、ガス調節器の入口側にガスボンベを接続し、出口側に使用機器（ホースやバルブ）を接続します。
2. 調節器のハンドルを緩めて（反時計回りに回して）2次圧をゼロにします。
3. ボンベのバルブをゆっくり開け、1次圧計の指示値を確認します。このとき、1次圧はボンベの充填圧力を示します。
4. 次に、調節器のハンドルを時計回りに回して、2次圧を目的の圧力に設定します。圧力計を見ながらゆっくりと調整します。
5. 設定後、ガス漏れがないか確認し、使用を開始します。

注意点として、2次圧を高く設定しすぎると、機器の故障や事故の原因となります。また、1次圧が低い状態で2次圧を高く設定しようとすると、調節器が正常に機能しない場合があります。必ず、使用機器の仕様に合わせて適切な圧力を設定してください。

1次圧・2次圧の安全上の注意点

ガス調節器は、高圧ガスを扱うため、安全上の注意が非常に重要です。以下に、1次圧・2次圧に関連する注意点をまとめます。

• 過圧防止：2次圧が過度に高くなると、ホースの破裂や機器の破損を引き起こす可能性があります。調節器の出口側に安全弁や過圧防止装置を設置することを推奨します。
• ガス漏れチェック：接続部からガス漏れがないか、石鹸水などを用いて確認します。漏れがある場合は、接続を締め直すか、部品を交換します。
• 1次圧の監視：ボンベの残量が少なくなると1次圧が低下します。1次圧が低下すると、2次圧が不安定になることがあります。ボンベの残量を定期的に確認しましょう。
• 使用圧力の範囲：各調節器には、使用可能な1次圧と2次圧の範囲が指定されています。その範囲を超えて使用することは避けてください。
• 定期的な点検：調節器は消耗品です。ダイヤフラムの劣化やバルブの摩耗などがないか、定期的に点検し、必要に応じて交換します。

1次圧・2次圧に関するよくある質問

ここでは、1次圧・2次圧に関するよくある質問を紹介します。

Q1. 1次圧が高いほど2次圧も高くなるのですか？

必ずしもそうとは限りません。調節器は、1次圧が変動しても2次圧を一定に保つように設計されています。ただし、1次圧が調節器の最大許容圧力を超えると、調節器が破損する恐れがあります。また、1次圧が極端に低い場合は、2次圧を設定できないことがあります。

Q2. 2次圧はどのくらいに設定すればよいですか？

使用する機器や用途によって異なります。機器の取扱説明書や仕様書を確認し、推奨される圧力に設定してください。不明な場合は、専門家に相談することをおすすめします。

Q3. 1次圧と2次圧の単位は？

一般的に、日本ではMPa（メガパスカル）が使用されます。他にもkgf/cm²やpsiが使われることもあります。変換には注意が必要です。1MPaは約10.2kgf/cm²、約145psiです。

まとめ：1次圧と2次圧を理解して安全にガスを利用しよう

ガス調節器の1次圧と2次圧は、ガスを安全かつ効率的に利用するための基本概念です。1次圧は入口側の高圧ガスの圧力、2次圧は出口側の減圧された圧力です。適切な設定と安全対策を講じることで、ガス調節器は私たちの生活や産業を支える重要な役割を果たします。本記事で紹介した基礎知識を活かし、ガス調節器を正しく使用してください。

もしガス調節器の選定や使用方法についてご不明な点がある場合は、専門家やメーカーに相談することをおすすめします。安全第一で、ガスを有効に活用しましょう。
